Didelio vamzdžio žarnosvaidina svarbų vaidmenį didelio tūrio, didelės paklausos skysčių perdavimo aplinkoje, kur standžios vamzdynų sistemos yra nepraktiškos arba neefektyvios. Šiame straipsnyje pateikiama išsami techninė didelės skylės žarnų sistemų apžvalga, daugiausia dėmesio skiriant jų specifikacijai, projektavimui ir pritaikymui pramonėje. Jame nagrinėjami pagrindiniai našumo parametrai, bendri inžineriniai iššūkiai ir dažnai užduodami techniniai klausimai, kartu apibūdinamos naujos tendencijos, formuojančios būsimą žarnų dizainą. Turinio struktūra palaiko paieškos matomumą, profesionalų skaitomumą ir techninių nuorodų poreikius.

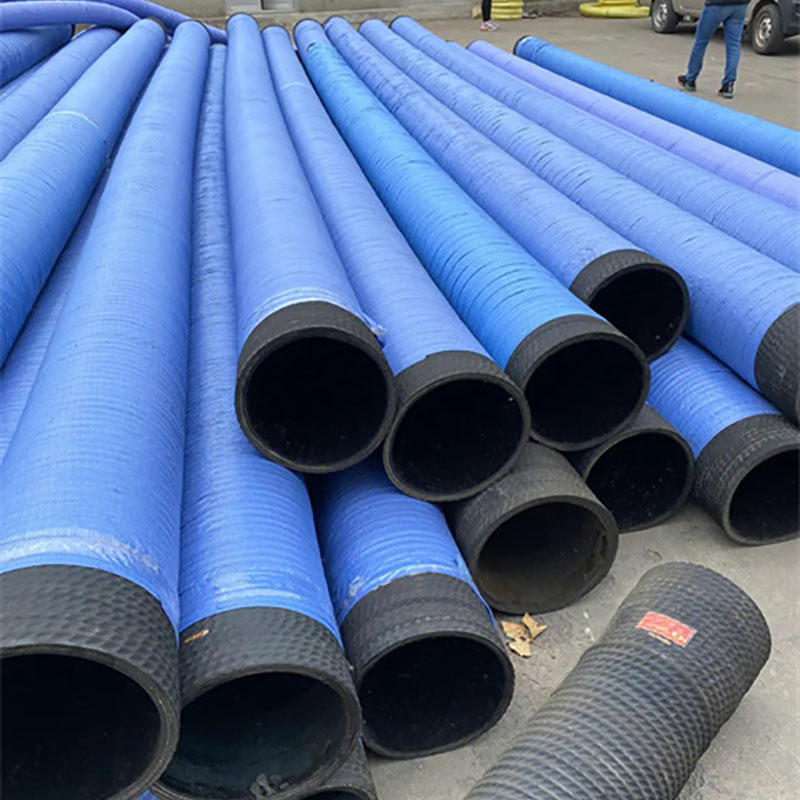

Didelės skylės žarna paprastai apibrėžiama kaip lanksti pramoninė žarna, kurios vidinis skersmuo gerokai didesnis nei standartinių hidraulinių ar pneumatinių žarnų, paprastai nuo 3 colių iki daugiau nei 24 colių. Šios žarnos skirtos transportuoti didelius kiekius skysčių, srutų, miltelių ar dujų, esant skirtingoms slėgio ir temperatūros sąlygoms.
Pramoninėse aplinkose, tokiose kaip gilinimas, kasyba, naftos ir dujų perdavimas, cheminis apdorojimas ir komunalinių vandenų tvarkymas, didelio vamzdžio žarnos užtikrina lankstumo ir konstrukcijos vientisumo pusiausvyrą. Skirtingai nuo standžių vamzdynų, šios žarnos leidžia judėti, sugerti vibraciją ir greitai išsiskleisti, o tai ypač svarbu atliekant laikinus ar mobilius darbus.
Pagrindinis didelės skylės žarnos funkcinis principas yra išlaikyti srauto efektyvumą, tuo pačiu atsparus griūtims, dilimui ir slėgio sukeltai deformacijai. Tai pasiekiama naudojant daugiasluoksnes konstrukcijas, kurios paprastai apima vidinį įdėklą, suderinamą su transportuojama terpe, sutvirtinančius sluoksnius, skirtus atsparumui slėgiui, ir išorinį dangą, skirtą aplinkos apsaugai.
Sistemos integravimo požiūriu didelės skylės žarnos dažnai naudojamos kartu su flanšinėmis jungtimis, plūduriuojančiais elementais arba šarnyrinėmis jungtimis. Jų vaidmuo apima ne tik paprastą skysčių tiekimą, bet ir sistemos patikimumą, eksploatavimo saugą ir gyvavimo ciklo sąnaudų optimizavimą.
Norint nurodyti didelės skylės žarną, reikia išsamiai suprasti eksploatavimo sąlygas ir veikimo lūkesčius. Atrankos ir projektavimo metu dažniausiai įvertinami šie parametrai.
| Parametras | Tipiškas specifikacijų diapazonas | Techninė reikšmė |
|---|---|---|
| Vidinis skersmuo (ID) | 3" – 24"+ | Nustato srauto talpą ir greitį |
| Darbinis slėgis | 2–40 barų (priklausomai nuo konstrukcijos) | Apibrėžia saugias nuolatinio veikimo ribas |
| Plyšimo slėgis | 3–4 × darbinis slėgis | Nurodo saugos ribą ekstremaliomis sąlygomis |
| Temperatūros diapazonas | -40°C iki +120°C (priklauso nuo medžiagos) | Įtakoja pamušalo ir armatūros medžiagos pasirinkimą |
| Sustiprinimo tipas | Tekstilinis laidas, plieninė viela, spiralė | Suteikia atsparumą slėgiui ir vakuumui |
| Viršelio medžiaga | Guma, UHMWPE, PVC mišiniai | Apsaugo nuo dilimo, UV ir cheminių medžiagų |
Be matmenų ir slėgio duomenų, dar vienas svarbus aspektas yra atitikimas standartams. Daugelis didelių vamzdžių žarnų gaminamos pagal tarptautines specifikacijas, tokias kaip ISO, EN arba API gairės, atsižvelgiant į tikslinę pramonės šaką. Šie standartai reglamentuoja tokius aspektus kaip bandymų protokolai, saugos faktoriai ir medžiagų atsekamumas.
Montavimo sąlygos taip pat turi įtakos parametrų pasirinkimui. Turi būti įvertintas lenkimo spindulys, ašinis judėjimas ir išorinės apkrovos, kad būtų išvengta ankstyvo nuovargio ar susilenkimo. Plūduriuojant ar panardinant, plūdrumo charakteristikos ir atsparumas vandens sugėrimui tampa vienodai svarbūs.
Šie dažnai užduodami klausimai yra susiję su pasikartojančiais techniniais klausimais, su kuriais susiduriama specifikacijos, montavimo ir naudojimo metu.
Kl .: Kaip išlaikomas srauto efektyvumas didelės skylės žarnoje dideliais atstumais?
A: Srauto efektyvumas visų pirma palaikomas naudojant optimizuotas vidinio įdėklo medžiagas, turinčias mažą trinties koeficientą ir pastovų vidinį skersmenį. Tinkamas atramos atstumas ir išlygiavimas taip pat sumažina turbulenciją ir slėgio nuostolius, ypač horizontalioje instaliacijoje.
K: Kaip armatūros konstrukcija veikia slėgio ir vakuumo veikimą?
A: Sutvirtinimo sluoksniai, tokie kaip plieninės vielos spiralė arba didelio tempimo tekstilės virvelės, suteikia struktūrinę atramą tiek nuo vidinio slėgio, tiek nuo išorinio vakuumo. Sutvirtinimo kampas, žingsnis ir sujungimo būdas tiesiogiai įtakoja atsparumą griūtims ir matmenų stabilumui.
Kl.: Kaip sprendžiamas dilimas ir cheminis suderinamumas?
A: Atsparumas dilimui pasiekiamas naudojant specializuotus įdėklų junginius arba dilimui atsparias medžiagas, tokias kaip UHMWPE. Cheminis suderinamumas valdomas parenkant elastomerus arba termoplastiką, išbandytą prieš perduodamą terpę, užtikrinant ilgalaikį vientisumą be brinkimo ar skilimo.
Kl .: Kaip apskaičiuojamas didelio skersmens žarnos tarnavimo laikas?
A: Apskaičiuojant eksploatavimo trukmę atsižvelgiama į darbinio slėgio ciklus, temperatūros poveikį, mechaninį įtempį ir aplinkos veiksnius. Reguliarus patikrinimas, rekomenduojamų eksploatavimo ribų laikymasis ir prevencinė priežiūra žymiai pailgina naudojimo trukmę.
Didelės skylės žarnų technologijos raida yra glaudžiai susijusi su platesnėmis pramonės tendencijomis, tokiomis kaip automatizavimas, tvarumas ir skaitmeninis stebėjimas. Pažangios medžiagos su pagerintu stiprumo ir svorio santykiu leidžia sukurti lengvesnes žarnų konstrukcijas, nepakenkiant slėgiui.
Kita besiformuojanti kryptis – jutiklių technologijų integravimas. Įterptosios stebėjimo sistemos, galinčios sekti slėgį, temperatūrą ir deformaciją realiuoju laiku, vis dažniau vertinamos kritinėms reikmėms. Šie pokyčiai palaiko nuspėjamas priežiūros strategijas ir sumažina neplanuotas prastovos laiką.
Aplinkos sumetimai taip pat formuoja ateities dizainą. Gamintojai tiria perdirbamas medžiagas, mažai teršalų išmetančius gamybos procesus ir ilgesnio naudojimo junginius, kad atitiktų reguliavimo ir įmonės tvarumo tikslus.
Šiame besikeičiančiame kraštovaizdyje gamintojai, tokie kaipFushuoir toliau tobulinti didelės skylės žarnų sprendimus, derindami medžiagų mokslą, procesų valdymą ir konkrečioms reikmėms pritaikytą inžineriją. Atsižvelgdami į dabartinius veiklos poreikius ir ateities pramonės lūkesčius, tokie sprendimai išlieka veiksmingų skysčių perdavimo sistemų dalimi.
Organizacijoms, vertinančioms didelių skylių žarnų sprendimus arba ieškančioms techninių konsultacijų, pritaikytų konkrečioms eksploatavimo sąlygoms, primygtinai rekomenduojama tiesiogiai bendradarbiauti su patyrusiais gamintojais.Susisiekite su Fushuoaptarti taikymo reikalavimus, pritaikymo galimybes ir ilgalaikę pramoninių žarnų sistemų tiekimo paramą.
