Pramoninėse ir statybinėse vamzdynų sistemose,Vamzdžių kompensatoriai(taip pat žinomi kaip kompensatoriai arba lankstieji kompensatoriai) yra pagrindiniai komponentai, kurie sugeria judesius, mažina įtampą ir palaiko sistemos vientisumą įvairiomis eksploatavimo sąlygomis.
Iš pradžių čia yra tipinė aukštos kokybės metalinių silfoninių vamzdžių kompensatoriaus specifikacijų santrauka:
| Parametras | Tipinė vertė / diapazonas |
|---|---|
| Nominalus skersmuo (DN) | DN 50 – DN 2400 mm |
| Nominalus slėgis | Iki 2,5 MPa (arba daugiau, jei tai specialus dizainas) |
| Maksimali darbinė temperatūra | Iki ~450 °C (ar daugiau, jei tai egzotiški lydiniai) |
| Judėjimo pajėgumas | Ašinis, šoninis, kampinis poslinkis (kinta priklausomai nuo konstrukcijos) |
| Dumplių medžiaga | Nerūdijantis plienas (arba aukštos temperatūros lydiniai) |
| Baigti ryšius | Suvirinti galai, su flanšais, su sriegiais arba grioveliais pagal poreikį |
| Dizaino gyvenimas / ciklai | Sukurtas dideliam nuovargio ciklų skaičiui; tikėtini dešimtmečiai, kai tinkamai parinktas |
Šioje specifikacijų lentelėje pabrėžiami esminiai dizaino parametrai, iliustruojantis profesionalų gaminių pasirinkimą. Toliau pateikiamame turinyje nagrinėjama, kodėl kompensatoriai yra svarbūs, kaip jie veikia ir atrenkami, ir apie kylančias tendencijas, formuojančias jų ateitį.

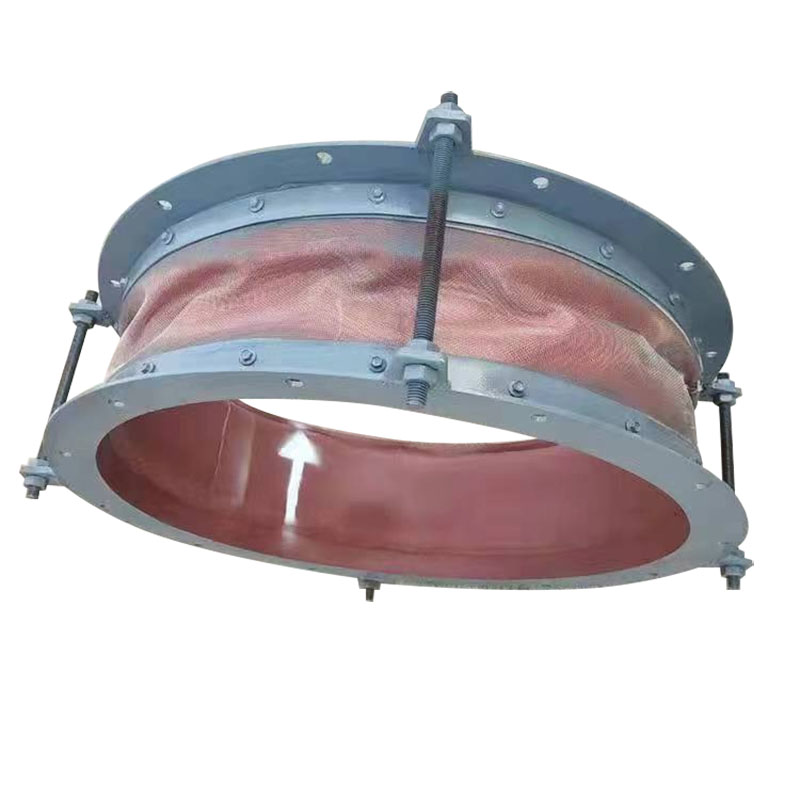

Vamzdžių kompensatorius yra lankstus įtaisas, sumontuotas vamzdynų sistemoje, kad sugertų mechanines deformacijas dėl šiluminio plėtimosi, susitraukimo, vibracijos, slėgio svyravimų, nesutapimų, nuosėdų ar seisminio aktyvumo. Praktiškai daugelis kompensatorių gaminami su vienu ar daugiau metalinių silfonų (gofruotų lanksčiųjų elementų) ir jungčių bei atraminės įrangos.
Sugerti šiluminį plėtimąsi/susitraukimą: apsaugo nuo vamzdžio įtempimo ir deformacijos, kai temperatūros pokyčiai sukelia plėtimąsi arba susitraukimą.
Vibracijos ir smūgio izoliacija: veikia kaip slopinimo elementas, sumažindamas vibracijos ar slėgio šuolių iš įrangos (siurblių, kompresorių ir kt.) perdavimą į vamzdynų sistemą.
Išlygiavimo kompensavimas: ištaiso nedidelius poslinkius arba nesutapimus, kurie atsiranda montuojant arba dėl konstrukcijos judėjimo.
Įtempių mažinimas: sumažina atramų, flanšų, vožtuvų ir įrangos apkrovą, lokalizuodama judėjimo absorbciją.
Prisitaikykite prie nusėdimo arba seisminio poslinkio: padeda išlaikyti vientisumą po pamatų slinkimo arba seisminio poveikio, nes leidžia kontroliuoti poslinkį.
Taigi, kompensatorius tampa konstrukciniu „buferiu“, kuris apsaugo standžias vamzdynų sistemos dalis nuo pažeidimų ir gedimų, lokalizuodamas lankstumą ten, kur reikia.
Vamzdynai visada susiduria su mechaniniais įtempiais dėl temperatūros ciklų, slėgio svyravimų ir dinaminių apkrovų. Be tinkamo pritaikymo šie įtempiai gali sukelti nuovargio įtrūkimus, nuotėkius arba katastrofišką gedimą. Kompensatorius yra inžinerinis sprendimas, kuris sumažina šiuos įtempius ir pagerina sistemos tvirtumą.
Streso mažinimas ir ilgaamžiškumas
Sugerdami plėtimąsi ir susitraukimą, kompensatoriai neleidžia kauptis šiluminiam įtempimui vamzdžiuose, vožtuvuose ir jungtyse, taip prailgindami tarnavimo laiką.
Kompaktiškumas ir erdvės efektyvumas
Lyginant su ilgomis išsiplėtimo kilpomis ar posūkiais, kompensatoriai užtikrina poslinkio absorbciją kompaktiškoje pakuotėje.
Mažesnės konstrukcinės apkrovos
Prietaisas sumažina apkrovos perkėlimą į inkarus ar pastato konstrukcijas, todėl sumažėja per daug suprojektuotų atramų poreikis.
Supaprastintas sistemos išdėstymas
Lankstus kompensavimas lokalizuotas, vamzdynų konstrukcija tampa paprastesnė, todėl sumažėja sudėtingumas.
Triukšmo ir vibracijos valdymas
Vibracijos ir pulsacijos mažinimas padeda sumažinti triukšmo lygį ir apsaugoti jautrią įrangą.
Pritaikymas įvairioms sąlygoms
Tinkamai parinktas kompensatorius gali susidoroti su kelių krypčių poslinkiais (ašiniais, šoniniais, kampiniais).
Išlaidų taupymas per visą gyvavimo ciklą
Nors pradinės sąnaudos yra didesnės nei standžių jungčių, sutaupytos išlaidos dėl sumažėjusios priežiūros, prastovų ir perdarymo dažnai pateisina išlaidas.
Galimi apribojimai, į kuriuos reikia atsižvelgti
Kompensacijos diapazonas yra ribotas – per didelis judėjimas už dizaino ribų yra žalingas.
Slėgio trauka turi būti valdoma, ypač ašinių tipų.
Aukšto ciklo, aukštos temperatūros projektų kaina gali labai padidėti.
Tinkamas montavimas, derinimas ir palaikymas yra labai svarbūs našumui; netinkamas pritaikymas sukelia ankstyvą nesėkmę.
Atsižvelgiant į šiuos kompromisus, kompensatoriaus naudojimas turėtų būti pagrįstas išsamia šiluminio įtempio ir mechanine analize. Daugelyje programų, ypač elektrinėse, naftos chemijos, ŠVOK ir pramoniniuose įrenginiuose, nauda žymiai viršija papildomas išlaidas.
Ašiniai kompensatoriai
Elkitės tik su ašiniu pailgėjimu / suspaudimu. Idealiai tinka tiesiems bėgiams su aiškiai apibrėžtais fiksuotais taškais.
Šoniniai kompensatoriai
pritaikyti poslinkį į šoną; traukės, dažnai naudojamos judėjimo jėgoms valdyti.
Kampiniai kompensatoriai
Sukurta lankstyti kampu apie sukimosi tašką.
Universalūs (daugiažeminiai) kompensatoriai
Sujunkite ašinį + šoninį + kampinį lankstumą viename įrenginyje – naudinga sudėtingų geometrinių vamzdynų atveju.
Subalansuotas slėgis (subalansuota trauka)
Vidinė geometrija neutralizuoja slėgio trauką, sumažindama tvirtinimo konstrukcijų apkrovą.
Silfonai ir jungiamosios dalys turi būti parenkamos iš nerūdijančio plieno, nikelio lydinių ar kitų medžiagų, suderinamų su skysčiu, temperatūra ir aplinkos sąlygomis.
Korozinėse arba aukštos temperatūros sistemose gali būti naudojami egzotiški lydiniai (Inconel, Hastelloy) arba pamušalas.
Įvertinkite bendrą numatomą eigą (ašinę, šoninę, kampinę) per temperatūros ciklus. Pasirinkite dizainą, pasižymintį marža ir dideliu ciklo nuovargiu.
Užtikrinkite, kad kompensatoriaus vardinis slėgis ir temperatūra atitiktų arba viršytų sistemos sąlygas, su saugos ribomis.
Pasirinkite suvirinimo siūlus, flanšus, griovelius arba srieginius galus, kad atitiktų jūsų sistemą. Patikrinkite, ar yra pakankamai montavimo vietos (įskaitant būsimą judėjimą). Suteikite prieigą prie patikrinimo ir priežiūros.
Tinkamas išorinis inkaravimas ir nukreipimas apsaugo nuo nepageidaujamo kompensatoriaus lenkimo ar sulinkimo. Apribojimų gali prireikti norint apriboti poslinkį arba kontroliuoti apkrovos kelius.
Silfono elementas lankstosi (susilenkia arba išsiskleidžia) reaguodamas į vamzdžio ilgio pokyčius arba išlygiavimo poslinkius.
Ašiniais judesiais raukšlės susispaudžia arba išsiplečia, sugerdamos poslinkį.
Judant į šoną arba kampu, silfonai atitinkamai sulinksta arba sukami (priklausomai nuo konstrukcijos).
Skersiniai strypai arba išoriniai kreiptuvai gali valdyti jėgos kryptį ir užkirsti kelią pertempimui.
Vidiniai kreipiamieji vamzdžiai, įvorės arba sutvirtinimas gali būti naudojami siekiant sumažinti srauto turbulenciją ir apriboti dumplių poveikį skysčio jėgoms.
Išlygiavimas: įsitikinkite, kad kompensatorius yra sulygiuotas su vamzdynais, kad išvengtumėte šoninės apkrovos.
Inkarai ir kreiptuvai: sumontuokite inkarus, kreipiklius ir suvaržymus pagal projektinius brėžinius.
Judėjimo testas: prieš pradėdami eksploatuoti, perjunkite kompensatorių per visą jo eigą, kad patikrintumėte tarpą.
Terminis išankstinis apkrovimas: kartais taikomas šaltas išankstinis suspaudimas, kad kompensatorius būtų centruotas jo diapazone.
Atrama: kompensatorius turi būti palaikomas kaip vamzdyno konstrukcijos dalis, kad būtų išvengta įdubimo.
Suvirinimas / flanšų suvirinimas: naudokite tinkamus suvirinimo ir flanšų būdus, kad išvengtumėte iškraipymų.
Reguliarus vizualinis patikrinimas: ieškokite įtrūkimų, deformacijų ar nuovargio požymių.
Nuotėkio patikrinimai: stebėkite, ar nėra nuotėkių aplink suvirinimo siūles arba tarpiklius.
Ciklo stebėjimas: registruokite ciklų skaičių ir palyginkite su projektiniu tarnavimo laiku.
Vibracijos stebėjimas: Užtikrinkite, kad vibracijos lygis neviršytų priimtinų slenksčių.
Pakeitimo planavimas: atsižvelgiant į susidėvėjimą, planuokite pakeitimą prieš gedimą.
Valymas: laikykite dumples ir aplinką be šiukšlių, kurios galėtų trintis ar nusitrinti.
Išmanieji / jutikliniai kompensatoriai
Įtempimo matuoklių, poslinkio jutiklių arba sveikatos stebėjimo jutiklių įdėjimas, kad būtų galima numatyti nuovargį ir įspėti techninę priežiūrą.
Pažangūs lydiniai ir dangos
Aukštos kokybės medžiagų (nikelio lydinių, keraminių dangų) naudojimas ekstremalioms aplinkoms (superkritiniams, agresyviems skysčiams).
Kompaktiški kelių ašių dizainai
Naujos geometrijos suteikia didesnį lankstumą esant mažesniam plotui, kai montuojama ankšta.
Priedų gamybos programos
3D spausdintų pereinamųjų dalių arba sudėtingų geometrinių elementų naudojimas našumui optimizuoti.
Integracija su „Digital Twin“ ir „Predictive Analytics“.
Stebėti kompensatoriaus elgseną veikiant gyvai ir integruoti į gamyklos skaitmeninius dvynius, kad būtų galima nuspėti techninę priežiūrą.
Rinkoms siekiant didesnio efektyvumo, aukštesnio slėgio / temperatūros ir mažesnės maržos, kompensatoriai turi tobulėti. Tokios sistemos kaip itin superkritinės elektrinės, pažangūs cheminiai reaktoriai ir nauji energijos pritaikymai (pvz., vandenilio sistemos) kelia griežtesnius reikalavimus. Ateities kompensatorius turi ne tik patikimai lankstytis, bet ir teikti diagnostinį grįžtamąjį ryšį bei sklandžiai integruotis į išmaniąsias sistemas.
Gamintojai ir MTEP grupės daug investuoja į gyvavimo ciklo analizę, jutiklius, naujas medžiagas ir kompensatorių sistemų moduliavimą. Auga atsinaujinančių energijos šaltinių, SGD, vandenilio perdavimo, rajoninių energetikos sistemų ir pažangios gamybos paklausa. Dėmesys perkeliamas nuo gryno mechaninio tvirtumo prie intelektualių, integruotų sistemų.
K: Kaip nustatyti, ar naudoti ašinį, šoninį ar kampinį kompensatorių?
A: Apskaičiuokite numatomus poslinkius kiekviena kryptimi, atsižvelgdami į vamzdžio šiluminį plėtimąsi, išlygiavimo leistinus nuokrypius, atramų poslinkius arba nuosėdas. Jei dauguma yra ašinis, gali pakakti ašinio kompensatoriaus. Jei yra šoninis arba kampinis nesutapimas, atitinkamai apsvarstykite šoninį, kampinį arba universalų kompensatorių. Išplėstinė analizė (baigtinių elementų, įtempių analizė) dažnai vadovaujasi šiuo sprendimu.
Kl .: Kas atsitiks, jei kompensatorius veikia už suplanuoto judėjimo diapazono?
A: Eksploatavimas viršijant projektavimo ribas gali sukelti metalo nuovargį, sulinkimą, per didelį dumplių ar jungčių įtempimą ir galimą gedimą (įtrūkimą arba nuotėkį). Tai labai pažeidžia ciklo gyvenimą ir gali sukelti staigų, katastrofišką gedimą. Todėl projektinės saugos ribos ir apribojimai yra labai svarbūs.
Vamzdžių kompensatoriai yra esminiai elastingų, veiksmingų vamzdynų sistemų, siūlančių įtempių mažinimą, vibracijos slopinimą ir išlyginimo korekciją, pagrindas. Tinkamas medžiagų, judėjimo pajėgumų ir sistemos integracijos derinys yra labai svarbus ilgalaikiam veikimui. Augant išmaniosioms sistemoms ir didėjant veiklos efektyvumo poreikiui, kompensatorius tobulėja – ne tik kaip pasyvus mechaninis komponentas, bet ir kaip pažangus, stebimas turtas šiuolaikiniuose vamzdynų tinkluose.
Pramonei judant į priekį,Fushuoišlieka įsipareigojęs tiekti pažangius, aukštos kokybės kompensatorių sprendimus, pritaikytus sudėtingoms programoms. Išbandykite bendradarbiavimą ir sprendimų pritaikymą –susisiekite su mumisatrasti idealų kompensatorių pagal jūsų sistemos poreikius.
