Šiuolaikinėse pramoninėse sistemose skysčių transportas dažnai susiduria su tokiais iššūkiais kaip vibracija, triukšmas, slėgio svyravimai ir vamzdyno komponentų poslinkis. AGumos minkšta jungtisPateikia veiksmingą šių problemų sprendimą absorbuojant sukrėtimus, kompensuodamas poslinkį ir užtikrinant sklandų vamzdynų veikimą. Nuo vandens valymo įrenginių iki naftos chemijos gamyklų, nuo ŠVOK sistemų iki priešgaisrinės apsaugos tinklų, guminės minkštos jungtys vaidina lemiamą vaidmenį gerinant veiklos efektyvumą ir pratęsiant įrangos gyvenimo trukmę.

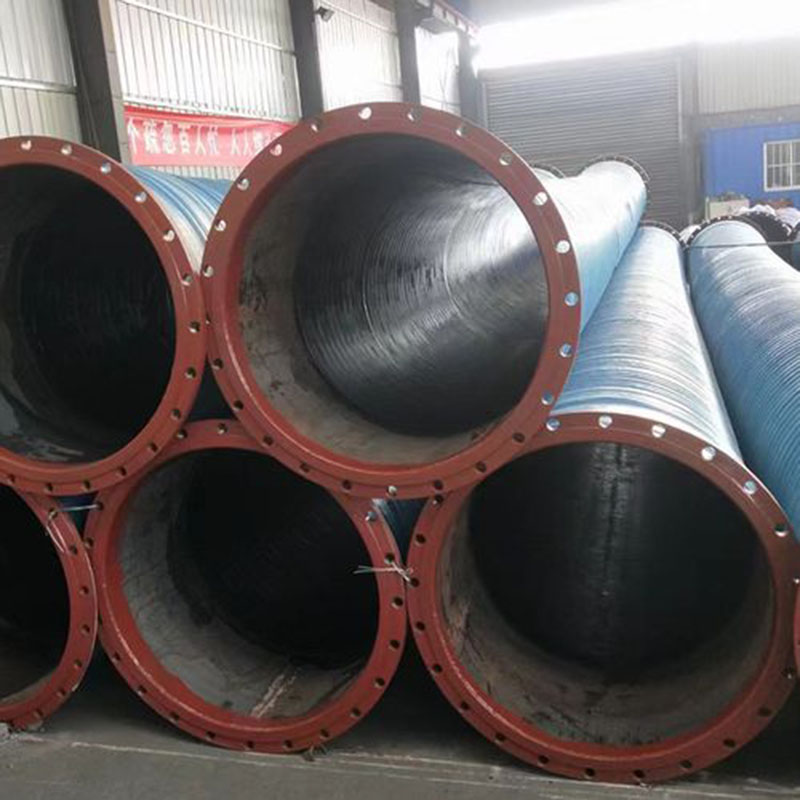

Guminė minkšta jungtis, dar žinoma kaip gumos išsiplėtimo jungtis arba guminė lanksti jungtis, yra elastinė jungtis, įrengta tarp dviejų vamzdynų sekcijų. Paprastai jį sudaro aukštos kokybės guma, sustiprintas nailono virvės audinys ir plieniniai flanšai, skirti valdyti virpesius, sugerti triukšmą ir kompensuoti šiluminį išsiplėtimą ar mechaninį poslinkį.
Vibracijos izoliacija
Sugerkite siurblių, kompresorių ir kitos besisukančios įrangos vibracijas, sumažindama vamzdžių įtempius.
Triukšmo mažinimas
Neleidžia mechaninio triukšmo perdavimui išilgai dujotiekio, gerinant darbo aplinką.
Šilumos išplėtimo kompensacija
Vamzdynuose tvarko temperatūros sukeltus ilgio pokyčius, nereikalaujant sudėtingų mechaninių struktūrų.
Slėgio ir netinkamo poslinkio tvarkymas
Įdiegimo metu pritaiko nedidelius poslinkius ir efektyviai tvarko slėgio viršįtampius.
Atsparumas korozijai
Aukštos kokybės gumos medžiagos atspindi alyvą, rūgštį, šarmą ir jūros vandenį, prailginančios tarnavimo laiką.
Pramoninėje programoje net ir nedidelis netinkamas derinimas ar vibracija gali sukelti vamzdynų įtrūkimus ar sąnarių gedimus. Gumos minkštos jungtys veiksmingai sušvelnina šias problemas, užtikrinant ilgalaikį operacinį stabilumą.
Gumos minkštos jungties funkcionalumas priklauso nuo lanksčios struktūros ir patvarių medžiagų. Unikalus jo dizainas leidžia jam deformuoti esant stresui, tuo pačiu grįžtant į pradinę formą, kai įtempis pašalinamas. Šis lankstumas suteikia reikšmingų mechaninių pranašumų.
Kai siurblys sukuria virpesius, gumos jungtis sugeria energiją, neleidžiant perduoti per dujotiekį.
Kai sistema patiria šiluminį išsiplėtimą ar susitraukimą, gumos jungtis kompensuoja ašinį, šoninį ir kampinį poslinkį.
Kai yra slėgio svyravimų, jungtis paskirsto apkrovą tolygiai, apsaugodamas vamzdynų vientisumą.
| Komponentas | Aprašymas | Nauda |
|---|---|---|
| Guminis kūnas | Pagaminta iš EPDM, NBR, NR ar kitų junginių | Suteikia lankstumą ir sandarinimą |
| Armatūrinio audinio | Didelio stiprumo nailono arba poliesterio virvelė | Sustiprina atsparumą slėgiui |
| Plieniniai flanšai | Anglies plienas, nerūdijantis plienas arba elastingas geležis | Užtikrina saugų vamzdžio ryšį |
| Vidinis pamušalas | Pasirenkamas antikorozinis pamušalas | Pagerina atšiaurios žiniasklaidos patvarumą |
Integruojant šiuos struktūrinius komponentus, guminės minkštos jungtys palaiko vamzdynų našumą esant aukšto slėgio, aukštos temperatūros ir korozinei aplinkai.
Norint pasirinkti tinkamą gumos minkštą ryšį, labai svarbu suprasti produkto techninius parametrus. „Fushuo“ teikiame sprendimus, pritaikytus įvairioms pramonės šakoms, užtikrindami suderinamumą su įvairiais veiklos poreikiais.
| Parametras | Specifikacijos diapazonas |
|---|---|
| Nominalus skersmuo (DN) | DN25 - DN3000 |
| Darbinis slėgis | Pn10 / lim16 / pn25 |
| Darbinė temperatūra | -20 ° C iki +120 ° C (pritaikomas iki 200 ° C) |
| Poslinkio galimybė | Ašinis ± 10 mm, šoninis ± 20 mm, kampinis ± 15 ° |
| Guminė medžiaga | EPDM, NBR, NR, SBR, FKM, Neoprene |
| Flanšo standartas | Vienas, ir matai, teisingai, bosas, grubis |
| Vidutinis suderinamumas | Vanduo, jūros vanduo, nafta, dujos, chemikalai, oras |
Šie lankstūs jungtys yra plačiai naudojamos pramonės šakose, reikalaujančiose patikimų vamzdynų sistemų.
Vandens tiekimas ir kanalizacija - savivaldybių vamzdynai, nuotekų valymas ir gėlinimo sistemos.
ŠVOK sistemos - sugeria vėsintuvų, siurblių ir aušinimo bokštų vibracijas.
Naftos chemijos pramonė - atsparios naftos, dujų ir korozinių cheminių medžiagų.
Elektrinės - tvarko aukštą temperatūrą ir slėgį aušinančiuose vandens vamzdynuose.
Jūrų ir jūrų jūroje - apsaugo nuo jūros vandens korozijos ir dinaminės apkrovos poveikio.
Priešgaisrinės apsaugos sistemos - palaiko stabilumą slėgio bangų metu.
Pasirinkę tinkamą dydį, medžiagą ir konfigūraciją, inžinieriai gali užtikrinti sklandų vamzdynų integraciją ir ilgalaikį patvarumą.
A1. Pradėkite nuo vamzdyno skersmens, darbinio slėgio, temperatūros diapazono ir skysčio terpės. Tada pasirinkite guminę medžiagą, suderinamą su jūsų terpe - pavyzdžiui, karšto vandens EPDM, NBR aliejui ir FKM stiprioms cheminėms medžiagoms. Be to, įsitikinkite, kad flanšo standartai atitinka jūsų dujotiekio specifikacijas. Konsultuokite su patyrusiais tiekėjais, tokiais kaip „Fushuo“, gali supaprastinti atrankos procesą.
A2. Normaliomis sąlygomis aukštos kokybės gumos minkšta jungtis gali trukti nuo 5 iki 10 metų. Tačiau aptarnavimo gyvenimas priklauso nuo kelių veiksnių:
Darbinė temperatūra ir slėgis
TIK TIK TIPAS VEIKLOS TIPAS
Diegimo kokybė ir derinimas
Priežiūros dažnis
Įprastiniai patikrinimai ir laiku pakeičiami, norint maksimaliai padidinti patvarumą.
Guminis minkštas ryšys yra ne tik dujotiekio priedas; Tai yra neatsiejama operatyvinės saugos ir efektyvumo komponentas. Šios jungtys yra gyvybiškai svarbios keliose pramonės šakose, pradedant vibracijos ir triukšmo sumažinimu ir baigiant šilumos išplėtimo kompensavimu.
AtFushuo, Mes specializuojamės gaminti aukštos kokybės gumines minkštųjų jungčių, kurios atitinka tarptautinius standartus ir užtikrina ilgalaikį patikimumą. Naudodami pažangias gamybos technologijas ir griežtą kokybės kontrolę, mes užtikriname, kad mūsų produktai būtų optimalūs net ir reikliausioje aplinkoje.
Jei ieškote pritaikytų sprendimų ar jums reikia ekspertų patarimų savo vamzdynų sistemai,Susisiekite su mumisŠiandien aptarti jūsų reikalavimus. Mūsų profesionali komanda yra pasirengusi pateikti pritaikytas rekomendacijas ir išsamią techninę pagalbą.
