Kaip pagrindinis komponentas, skirtas palengvinti vamzdžių šiluminio plėtimosi ir susitraukimo bei vibracijos poslinkį,Vamzdžių kompensatoriaiyra suskirstyti į kategorijas, pagrįstas kompensavimo principais ir taikymo scenarijais. Skirtingų tipų dizainai yra suprojektuoti aplink „mažinantį vamzdžio įtempį“, kad būtų sudaryta produktų sistema, tinkanti įvairioms darbo sąlygoms.
Ašiniai kompensatoriai yra pati pagrindinė kategorija. Jie sugeria ašinį vamzdžių poslinkį per ašinį plėtimąsi ir dumplės susitraukimą. Jie turi kompaktišką struktūrą ir yra tinkami tiesiems vamzdžiams. Vieno bloko kompensavimo suma gali pasiekti 50–300 mm, o slėgio lygis-0,6–4,0MPa. Jie dažnai naudojami šildymo ir oro kondicionavimo vandens sistemose. Įdiegus juos reikia suderinti su kreipiamosiomis skliausteliais, kad būtų galima valdyti radialinį nuokrypį.
Skersiniai kompensatoriai pasiekia kompensaciją poslinkiui per skersinį dumplių lenkimą, kuris tinka vamzdžiams su šoniniais nuokrypiais (pvz., Lenksomis). Jis priima vyrio arba universalią žiedo struktūrą, kuri gali absorbuoti 100–500 mm šoninius poslinkius, turi stiprų kovos su inscenizacija galimybe, yra plačiai naudojama tolimųjų naftos vamzdžiuose ir gali efektyviai spręsti vamzdžių nuokrypius, kuriuos sukelia pamatų nusėdimas.
Kampiniai kompensatoriai yra sudaryti iš vieno ar kelių dumplių. Jie kompensuoja poslinkį vamzdžio kampe per kampinį poslinkį. Jie dažnai naudojami L formos ir Z formos vamzdžių išdėstyme. Kompensacijos kampas gali pasiekti ± 15 °. Kai jis naudojamas su fiksuotu laikikliu, jis gali sumažinti įtempių koncentraciją vamzdžio lenkime. Tai ypač paplitusi cheminių augalų proceso vamzdžiuose.
Kompensatorių rankoves sudaro šerdies vamzdis ir išorinis apvalkalas. Jie sugeria poslinkį per ašinį slydimą. Kompensacijos suma gali siekti daugiau nei 1000 mm ir tinkama didelio skersmens vamzdžiams (DN500-DN3000). Tačiau sandarinimo užpildą reikia reguliariai prižiūrėti. Jis dažniausiai naudojamas vandens vamzdžiuose, turinčiuose geros vandens kokybę ir plačiai naudojamas komunaliniuose vamzdžiuose.

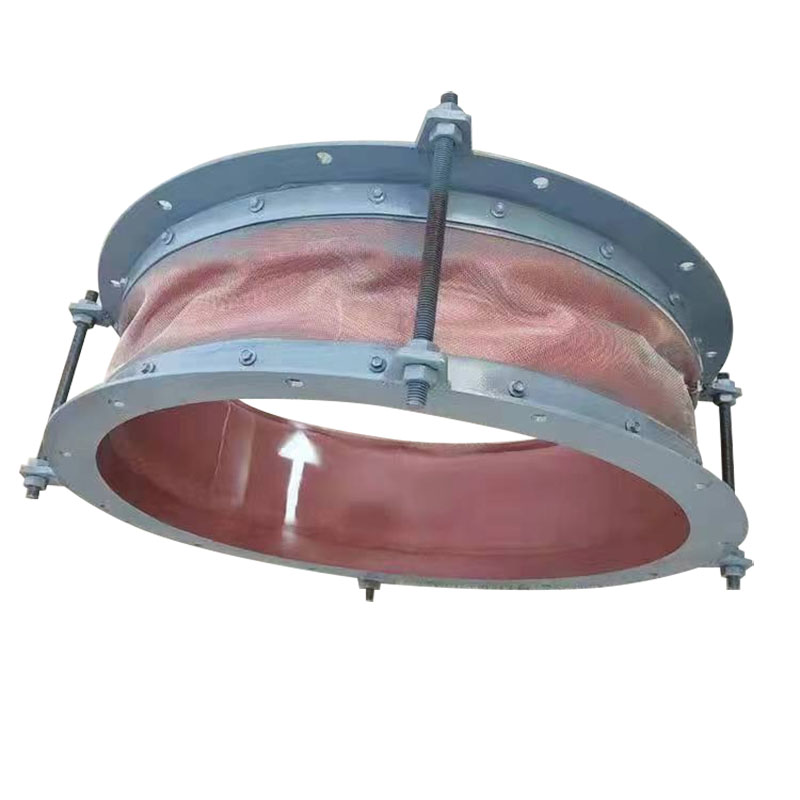

Nemetaliniai kompensatoriai yra pagaminti iš lanksčių medžiagų, tokių kaip audiniai ir guma. Jie turi platų atsparumo temperatūrai diapazoną (nuo -196 ℃ iki 1200 ℃), gali absorbuoti daugialypį poslinkį ir pasižymi gerais šoko ir triukšmo mažinimo efektyvumu. Jie yra tinkami scenoms, kuriose yra stipri korozija ir didelė vibracija, pavyzdžiui, elektrinių dūmtakiai ir cheminiai išmetimo vamzdžiai, tačiau slėgio guolio galia yra maža (paprastai ≤0,6MPa).
Įvairių rūšių kompensatorių pasirinkimą reikia išsamiai įvertinti kartu su vamzdžių terpėmis, slėgiu, temperatūra ir poslinkiu. Ašinis tipas yra tinkamas mažam poslinkiui tiesiaivamzdžiai,Skersiniai ir kampiniai tipai yra tinkami sudėtingiems vamzdžių išdėstymams, rankovių tipas tinka dideliems poslinkio scenarijams, o nemetalinio tipo dėmesys sutelkiamas į atsparumą korozijai ir šoko absorbcijai. Protingas pasirinkimas gali sumažinti vamzdžių sistemos gedimo greitį ir prailginti įrangos tarnavimo laiką, o tai yra svarbi vamzdžių inžinerinio dizaino dalis.
